Разборка iPhone Duo раскрыла механизм, из-за которого на дисплее могут появляться полосы

Заодно стало ясно, что пыль все-таки может скапливаться в шарнире.

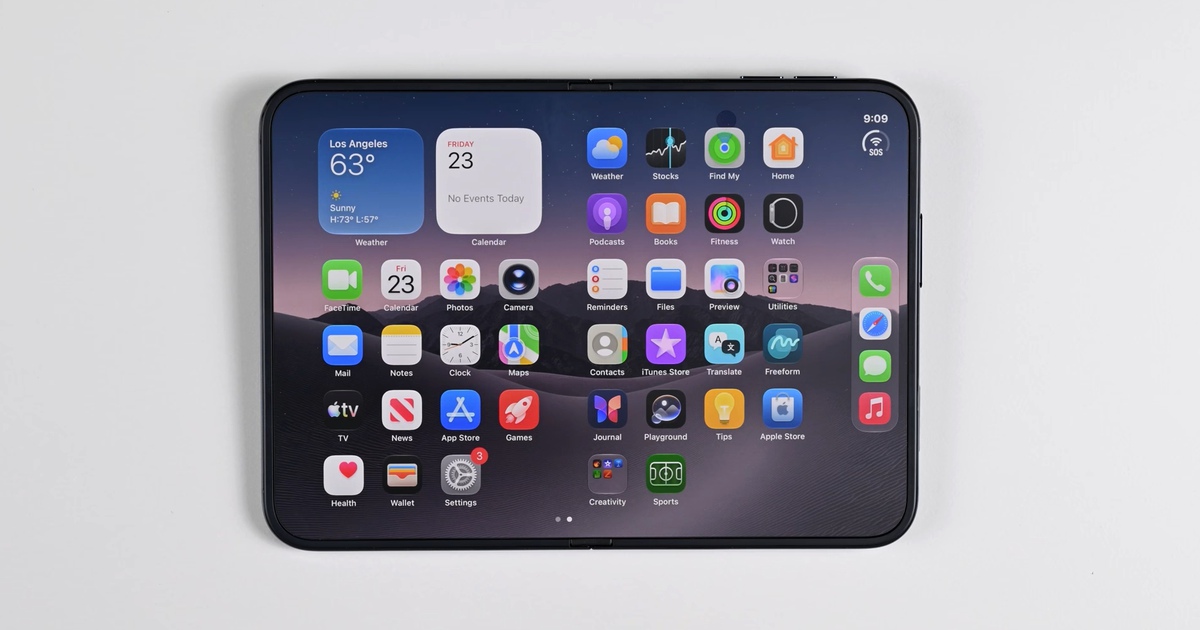

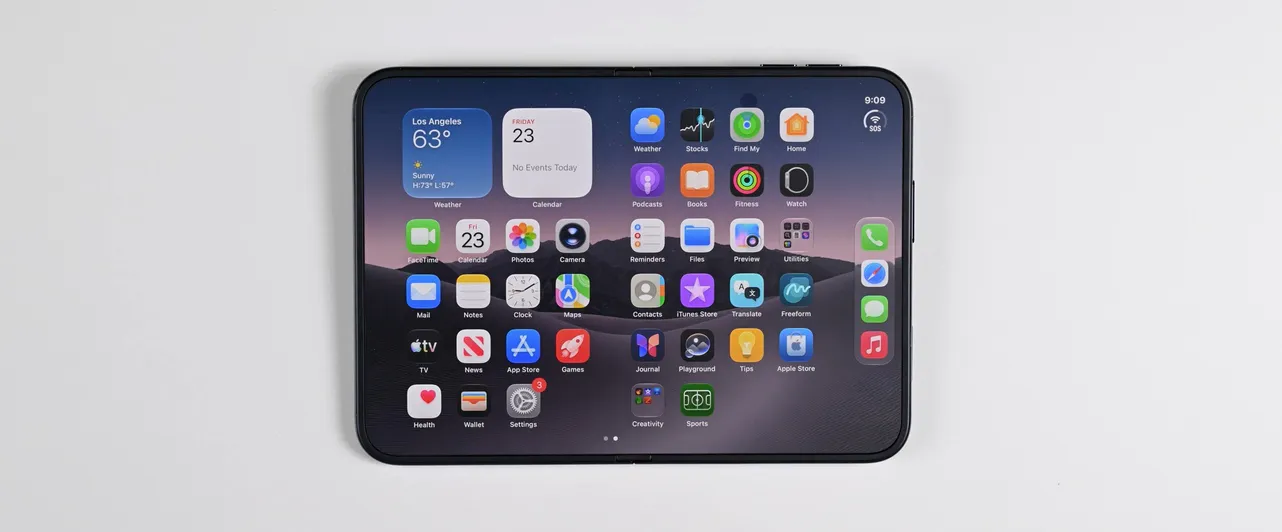

Команда iFixit разобрала смартфон iPhone Duo и обнаружила особенности шарнирного механизма, способные объяснить жалобы на повреждения внутреннего экрана. Для этого смартфону сделали компьютерную томограмму.

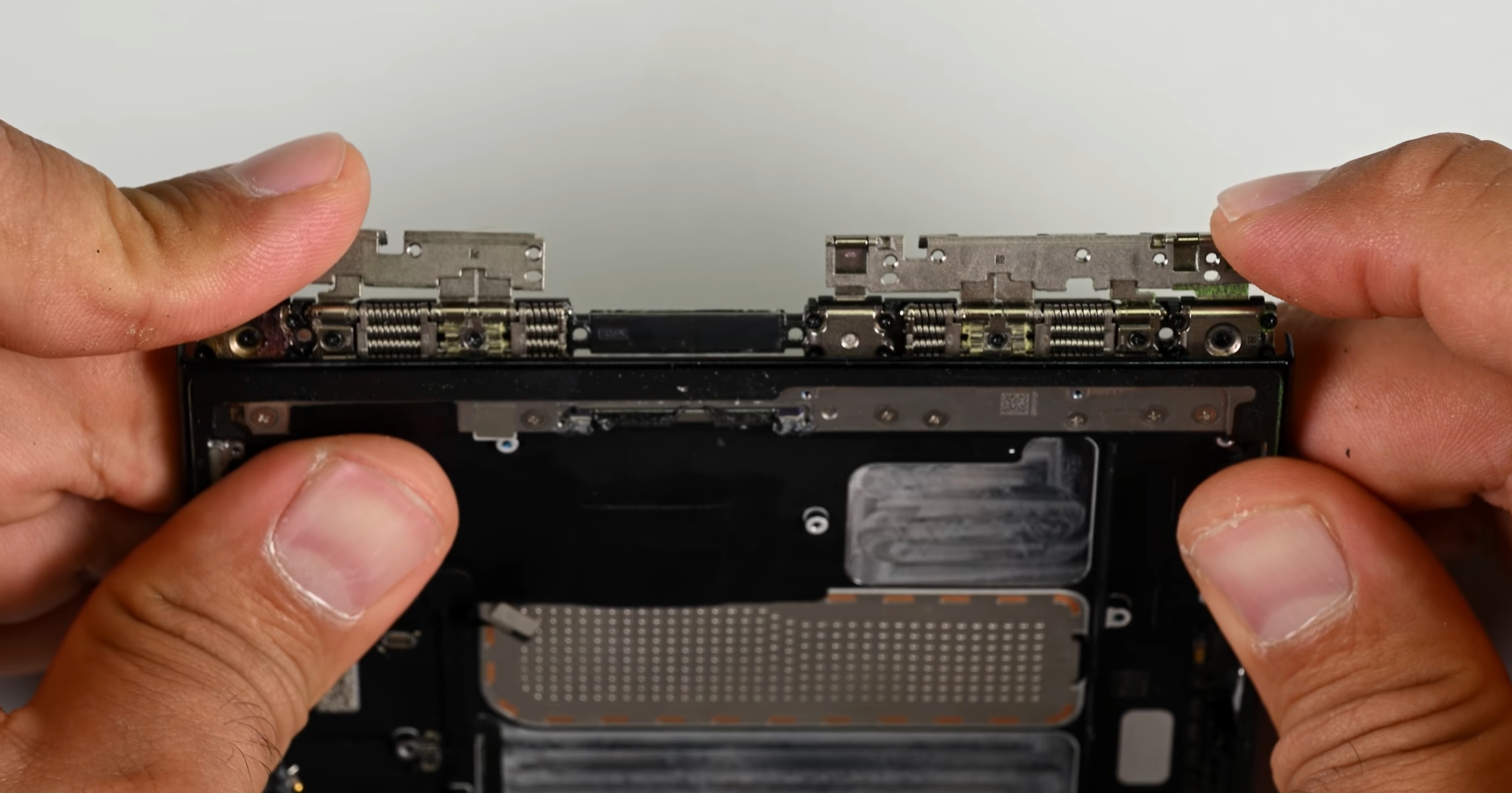

В iFixit рассматривают несколько возможных причин неисправностей. Например, центральная опорная планка шарнира может создавать слишком высокое давление на экран, если при закрытии смартфона она смещается неправильно.

Другой потенциальный источник проблемы — изогнутые направляющие шарнира. Во время складывания они поднимаются над соседними деталями и при нарушении траектории движения теоретически могут повредить экран. Дополнительную нагрузку могут создавать расположенные поблизости кромки металлических деталей.

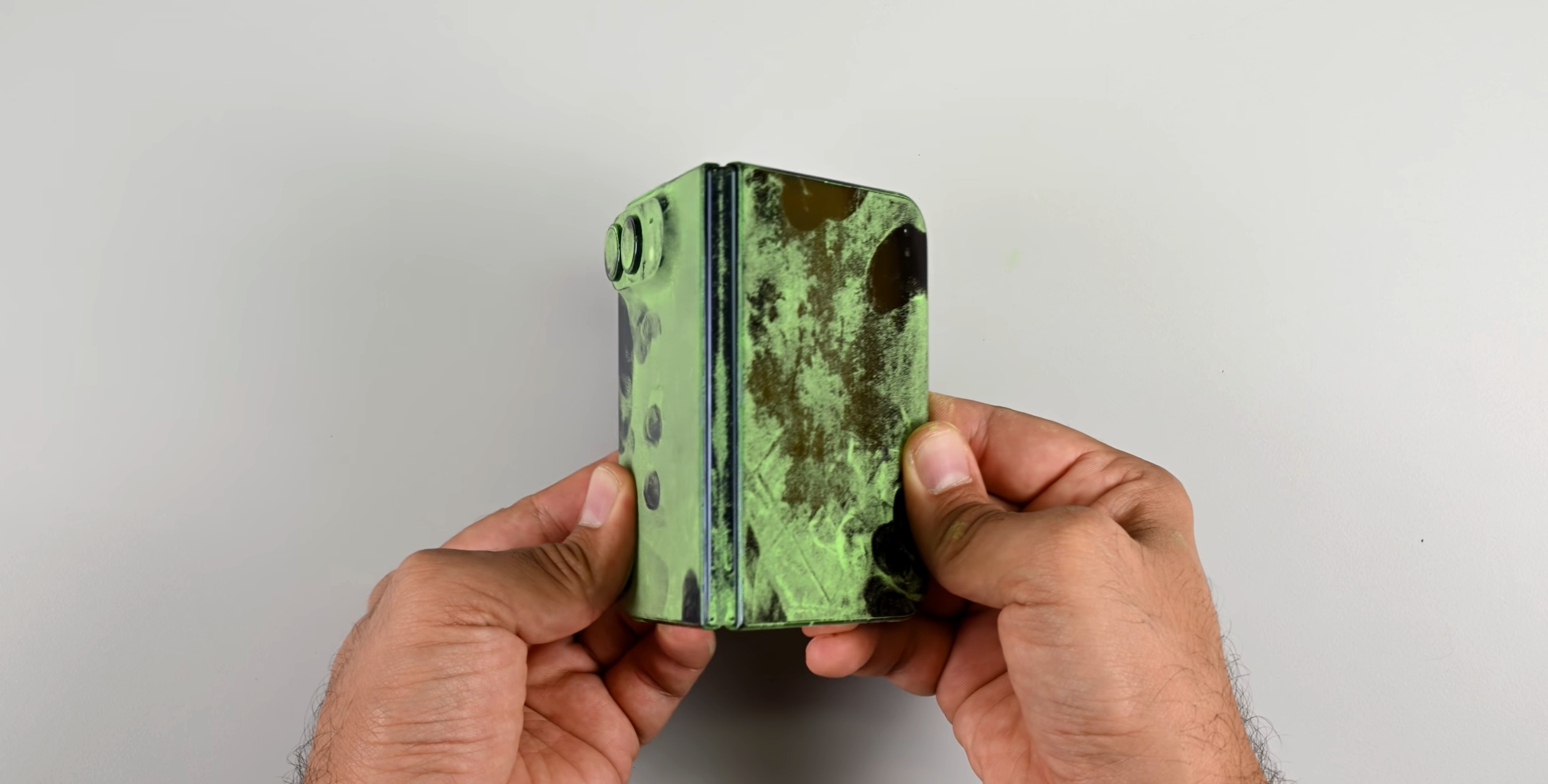

Кроме того, шарнир испытали на прочность: его посыпали флуоресцентной пылью, позволяющей отследить попадание частиц внутрь корпуса. Несмотря на заявленную защиту IP68, после теста шарнир начал издавать характерный хруст, при этом внутри механизма обнаружилось достаточно мало пыли.

Разборка также раскрыла устройство матового покрытия внутреннего экрана iPhone Duo. Изучив его под микроскопом, специалисты iFixit обнаружили множество мельчайших округлых выступов, рассеивающих отраженный свет и делающих центральную складку менее заметной.

Необычной оказалась и структура субпикселей: некоторые имеют овальную форму и ориентированы в разных направлениях; согласно одному из патентов Apple, такое расположение может уменьшать дифракцию. В области подэкранной фронтальной камеры структура пикселей меняется: промежутки между ними становятся больше, пропуская свет к расположенному ниже сенсору.

С точки зрения ремонтопригодности специалисты положительно оценили крепление дисплеев и аккумуляторов. iPhone Duo получил оценку 5 из 10, но это лучший результат среди всех складных смартфонов, побывавших у iFixit.
