Ручная работа: как PlayStation 5 покрыли тысячами маленьких символов

Перед утверждением финальной версии было сделано как минимум пять прототипов раскладки.

Корпус PlayStation 5, геймпада DualSense и аксессуаров консоли покрывает огромное количество очень маленьких символов PlayStation: треугольника, креста, квадрата и круга. Только на корпусе геймпада есть порядка 40 тысяч таких символов, у консоли их еще больше.

Чтобы выяснить, как была создана такая текстура, журналисты The Verge обратились к Юджину Морисаве и Такеши Игараши, главным инженерам PlayStation 5 и DualSense. Оказалось, это практически ручная работа.

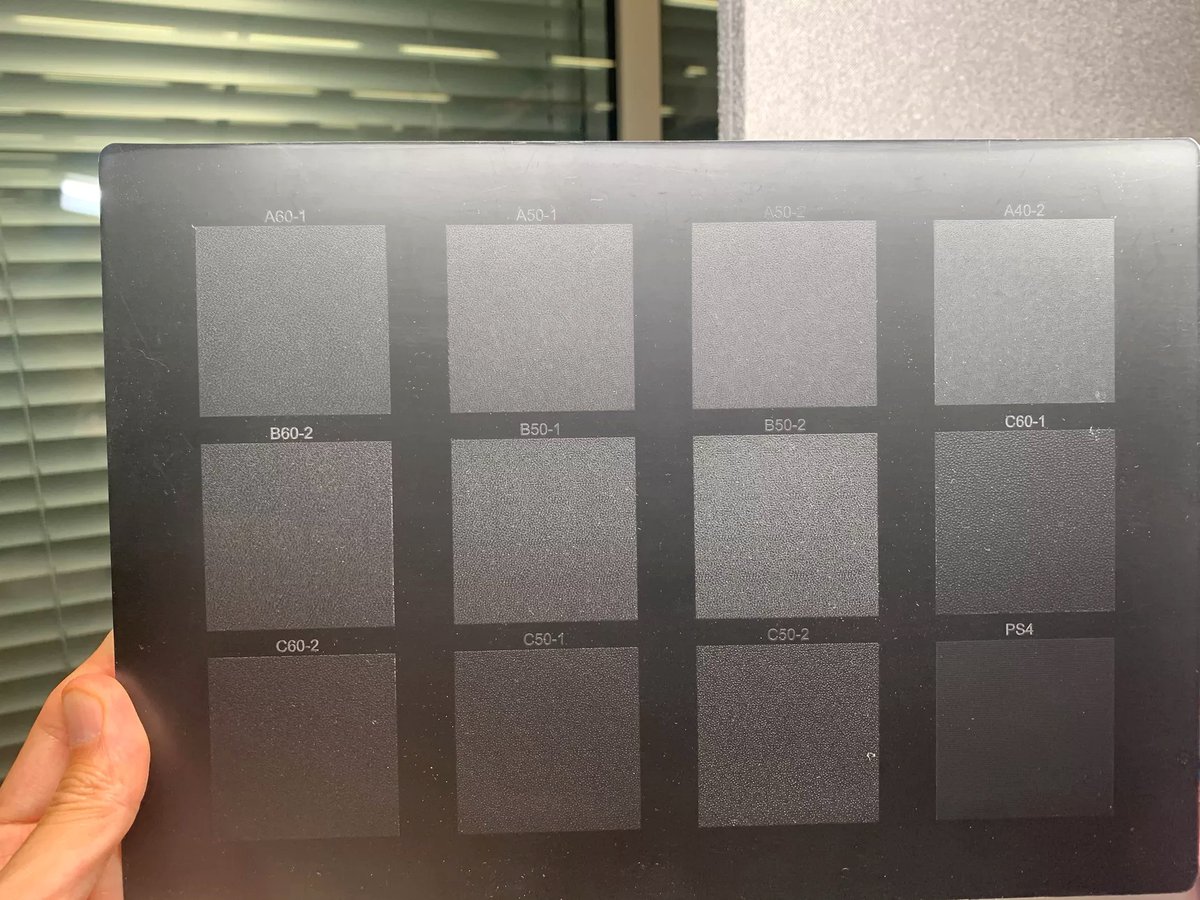

Расположение символов не выбиралось случайным образом. Дизайнеры и инженеры Sony вручную создали по меньше мере пять вариантов микротекстур, которые планировалось использовать для декора PlayStation 5 и аксессуаров.

Каждый из вариантов тестировали: текстуру оцифровывали, затем наносили на прототип устройства и смотрели, насколько он удачен. Внимание, вспоминает Морисава, обращали на несколько факторов: геймпад, покрытый символами, должен был удобно лежать в руке, не скользить и не натирать руки во время долгих игровых сессий.

Инженер уверен, что использование реальных прототипов сыграло ключевую роль в создании удачного покрытия. Технически можно было проектировать все в цифровой форме — так быстрее, — но именно возможность пощупать устройство, рассказывает Морисава, дало возможность по-настоящему оценить удобство.

Проектируя текстуру, инженерам надо было определиться с тремя моментами. Первый — то, какого размера будут символы; второй — как часто они будут встречаться; третий — на какую высоту они выступают из корпуса.

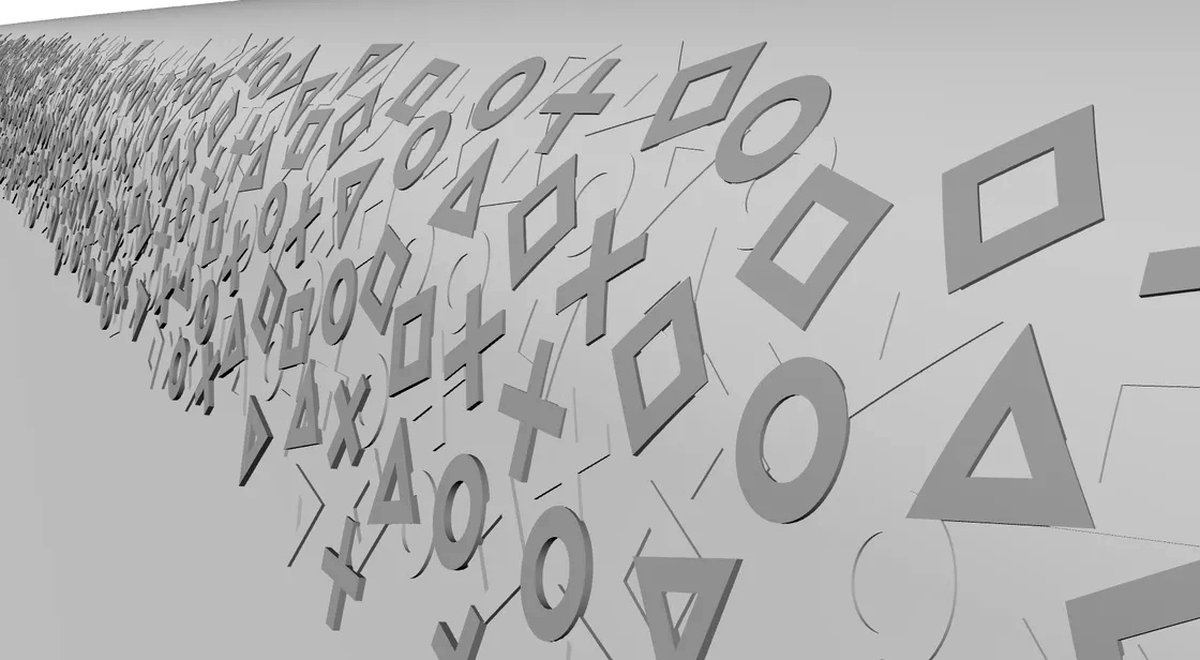

На самом деле, рассказывают инженеры Sony, микротекстура состоит из двух слоев символов. Первый выступает примерно на 15 микрон, второй вдвое выше.

Сама текстура создается прямо на этапе производства корпусов консолей и аксессуаров. Для этого в пресс-формах корпусов при помощи лазера прорезано множество отверстий, через которые проходит расплавленный пластик.

Изготовить саму форму было гораздо сложнее. Для этого, объясняет Такеши Игараши, пришлось отыскать чрезвычайно продвинутый станок для лазерной гравировки, способный работать с несколькими осями.

Добыть такой станок оказалось очень трудно. Зато теперь символы расположены совершенно одинаково на всех консолях и аксессуарах.
